Windows10 x64 shellcode concept

這一篇算是 Windows10 x64 shellcode 的前哨站，在寫 shellcode 之前發現有太多知識需要先科普，先在這邊整理一些知識後進去 windows shellcode 的領域會比較懂
首先要先知道一隻 windows 程式進入記憶體會是長怎麼樣

TEB
- Thread Environment Block
- 每個 Thread 都會有一個
- NtTIB 被包含在裡面 (從 TEB 的開頭最一開始就是 NtTIB 的內容，後面才開始接其他內容)
- TEB + 0x60 = PEB address
- 32 位元 : FS[0x18] 固定存放 TEB 位址
- 64 位元 : GS[0x30] 固定存放 TEB 位址

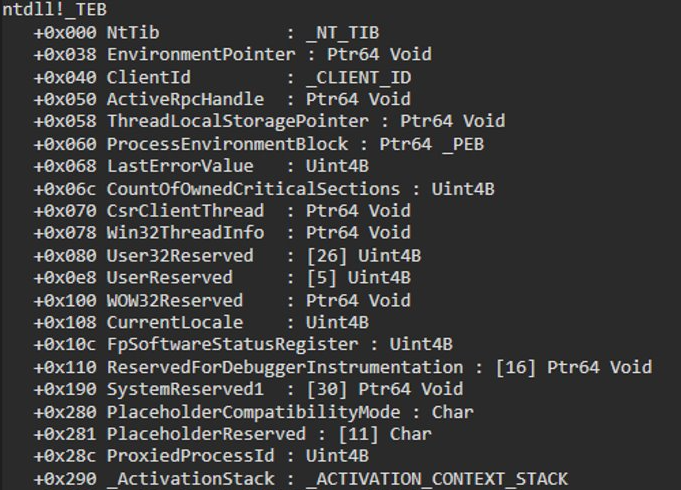

- !_TEB
- dt !_TEB (資訊太多了，可以自己 trace，這邊就不貼完整的了)

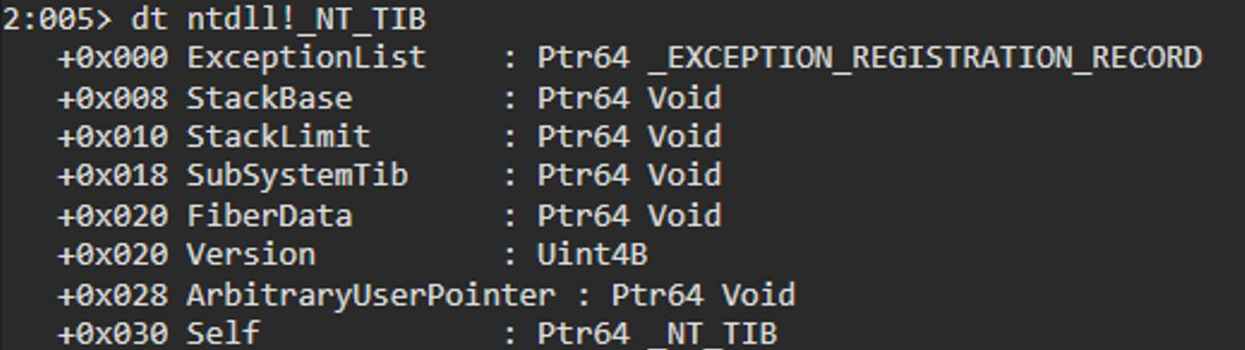

- dt !_NT_TIB
- https://docs.microsoft.com/en-us/windows/win32/api/winternl/ns-winternl-teb
- https://en.wikipedia.org/wiki/Win32_Thread_Information_Block
- 就我自己 Trace 的結果，我自己覺得 TIB 不等於 TEB 就是了
PEB
- Process Environment Block
- 每個 Process 都有一個
- ImageBaseAddress - program base address
- _PEB_LDR_DATA (Ldr) - DLL 相關
- ProcessHeap
- 32 位元 : FS[0x30] 固定存放 PEB 位址
- 64 位元 : GS[0x60] 固定存放 PEB 位址

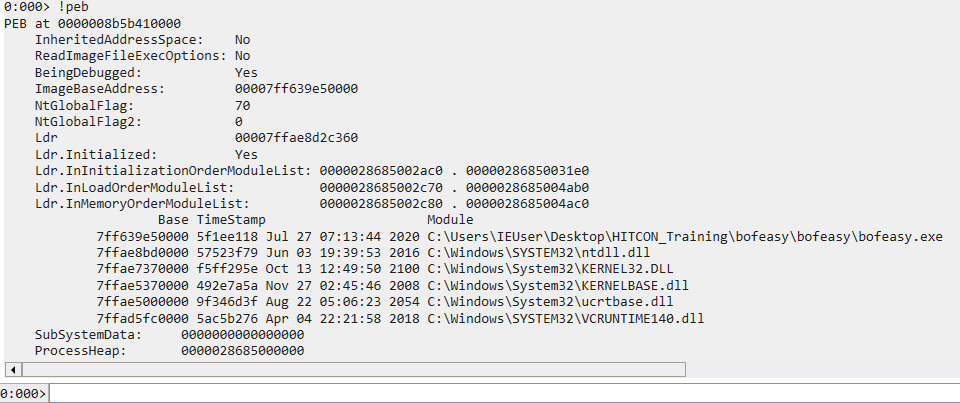

- !peb

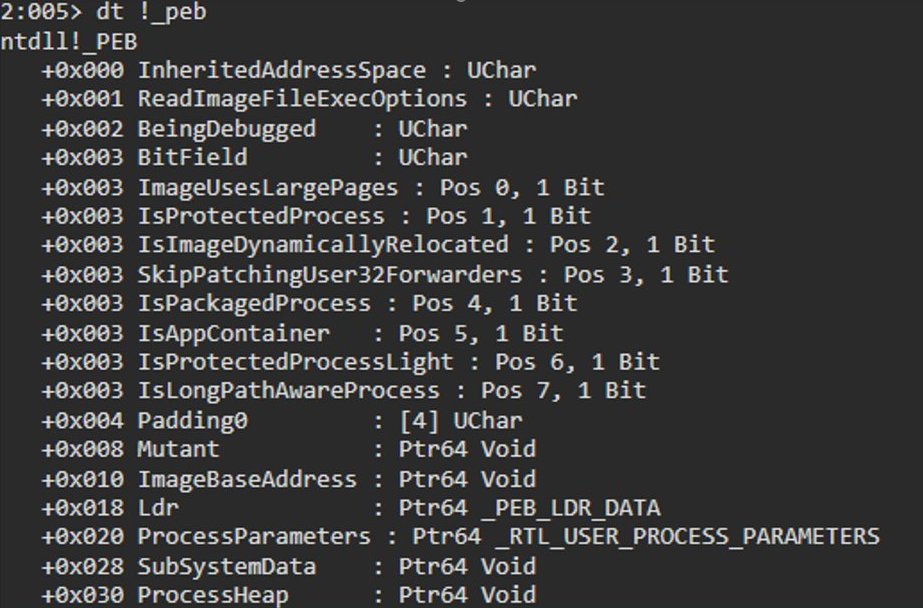

- dt !_PEB (資訊太多了，可以自己 trace，這邊就不貼完整)
- https://docs.microsoft.com/en-us/windows/win32/api/winternl/ns-winternl-peb
- https://en.wikipedia.org/wiki/Process_Environment_Block
Ldr
- 串接所有會用到的 DLL 位址
- Link list
- Ldr.InInitializationOrderModuleList
- Ldr.InLoadOrderModuleList
- Ldr.InMemoryOrderModuleList
- DLL name
- DLL Base address

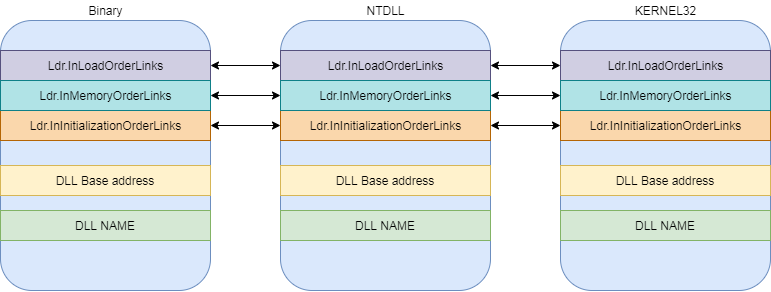

- 串接順序有固定，前三個是 binary 本身 -> ntdll -> kernel32
- InInitializationOrderModuleList InLoadOrderModuleList InMemoryOrderModuleList 這三個彼此是一個串一個
- !peb

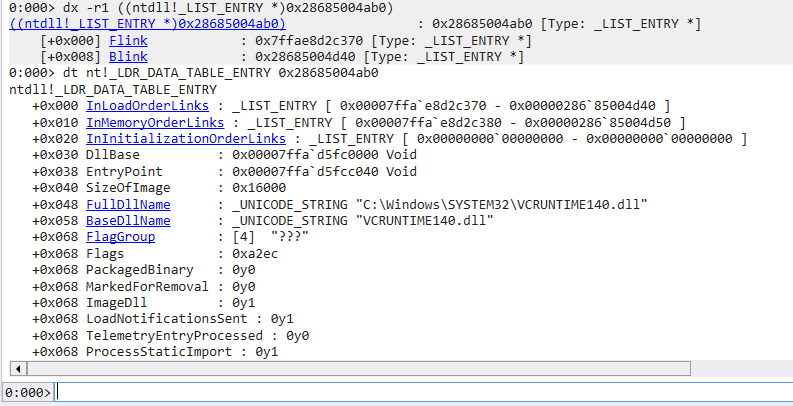

- dt ntdll!_LDR_DATA_TABLE_ENTRY

整理下來的流程圖大概是這樣 (這是 x86 的，x64 要乘以2)

https://blog.the-playground.dk/2012/06/understanding-windows-shellcode.html

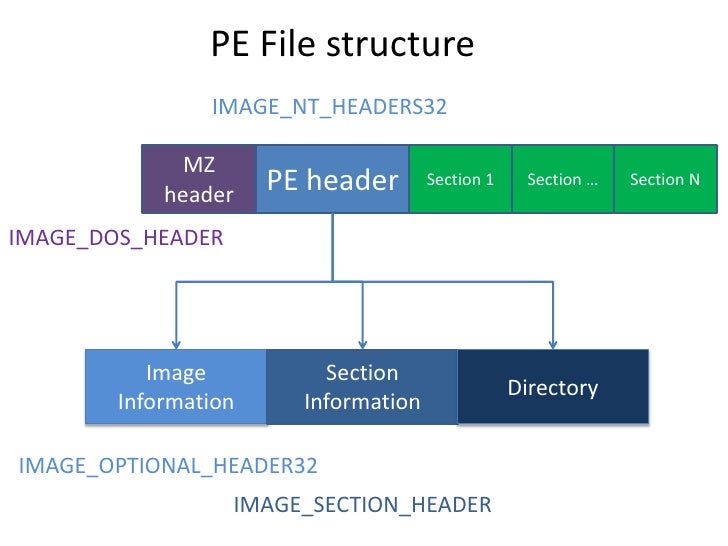

看一下 DLL base 可以看到是熟悉的 MZ Header，下面開始介紹 PE Structure

https://www.slideshare.net/Hexxx/pe-format

DOS Header (_IMAGE_DOS_HEADER)

Structure

typedef struct _IMAGE_DOS_HEADER {
  	WORD  e_magic;      /* 00: MZ Header signature */
  	WORD  e_cblp;       /* 02: Bytes on last page of file */
  	WORD  e_cp;         /* 04: Pages in file */
  	WORD  e_crlc;       /* 06: Relocations */
  	WORD  e_cparhdr;    /* 08: Size of header in paragraphs */
  	WORD  e_minalloc;   /* 0a: Minimum extra paragraphs needed */
  	WORD  e_maxalloc;   /* 0c: Maximum extra paragraphs needed */
  	WORD  e_ss;         /* 0e: Initial (relative) SS value */
  	WORD  e_sp;         /* 10: Initial SP value */
  	WORD  e_csum;       /* 12: Checksum */
  	WORD  e_ip;         /* 14: Initial IP value */
  	WORD  e_cs;         /* 16: Initial (relative) CS value */
  	WORD  e_lfarlc;     /* 18: File address of relocation table */
  	WORD  e_ovno;       /* 1a: Overlay number */
  	WORD  e_res[4];     /* 1c: Reserved words */
  	WORD  e_oemid;      /* 24: OEM identifier (for e_oeminfo) */
  	WORD  e_oeminfo;    /* 26: OEM information; e_oemid specific */
  	WORD  e_res2[10];   /* 28: Reserved words */
  	DWORD e_lfanew;     /* 3c: Offset to extended header */
} IMAGE_DOS_HEADER, *PIMAGE_DOS_HEADER;

RVA (Relative Virtual Address)
- 在記憶體中，相對於 Binary Base 之間的 offset
- 如果 RVA 為 0x3000, 代表實際位置在 Binary Base + 0x3000
e_magic 通常是 File Header 也就是 0x5a4d (MZ)
e_lfanew 是 NT header 的 RVA

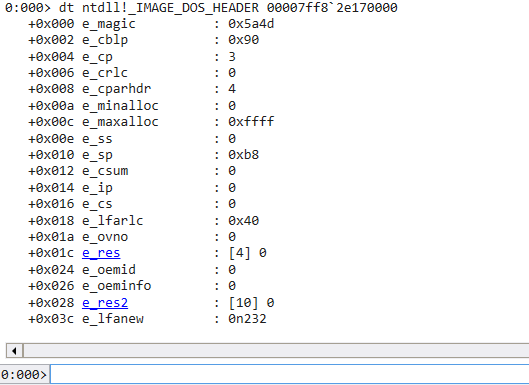

dt !_IMAGE_DOS_HEADER
https://docs.microsoft.com/en-us/windows/win32/debug/pe-format

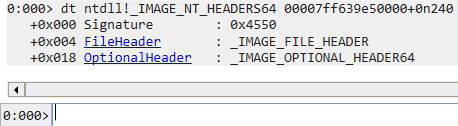

NT Header (_IMAGE_NT_HEADERS64)

Structure

typedef struct _IMAGE_NT_HEADERS64 {
   DWORD Signature;
   IMAGE_FILE_HEADER FileHeader;
   IMAGE_OPTIONAL_HEADER64 OptionalHeader;
} IMAGE_NT_HEADERS64, *PIMAGE_NT_HEADERS64;

Signature

File Header
通常為 0x4550 (PE)
- FileHeader (_IMAGE_FILE_HEADER)

Machine

表示該執行檔的architecture

Machine Value	Meaning
0x014c / IMAGE_FILE_MACHINE_I386	x86
0x0200 / IMAGE_FILE_MACHINE_IA64	Intel Itanium
0x8664 / IMAGE_FILE_MACHINE_AMD64	x64

NumberofSection
1. 表示該執行檔的 Section 數量，可以透過 !dh 取得更詳細的資訊

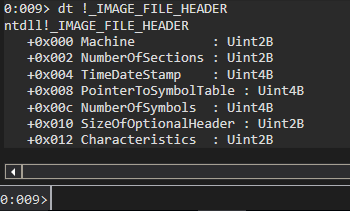

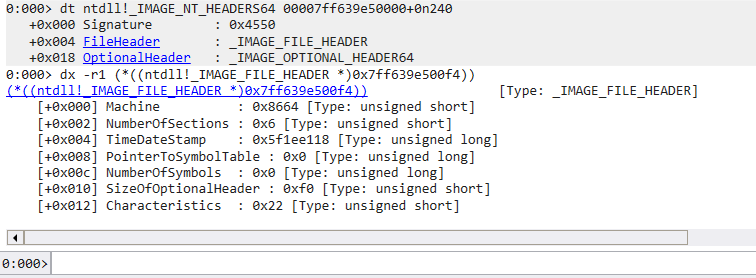

dt !_IMAGE_FILE_HEADER

OptionalHeader (_IMAGE_OPTIONAL_HEADER)

Structure

typedef struct _IMAGE_OPTIONAL_HEADER {
 WORD                 Magic;
 BYTE                 MajorLinkerVersion;
 BYTE                 MinorLinkerVersion;
 DWORD                SizeOfCode;
 DWORD                SizeOfInitializedData;
 DWORD                SizeOfUninitializedData;
 DWORD                AddressOfEntryPoint;
 DWORD                BaseOfCode;
 DWORD                BaseOfData;
 DWORD                ImageBase;
 DWORD                SectionAlignment;
 DWORD                FileAlignment;
 WORD                 MajorOperatingSystemVersion;
 WORD                 MinorOperatingSystemVersion;
 WORD                 MajorImageVersion;
 WORD                 MinorImageVersion;
 WORD                 MajorSubsystemVersion;
 WORD                 MinorSubsystemVersion;
 DWORD                Win32VersionValue;
 DWORD                SizeOfImage;
 DWORD                SizeOfHeaders;
 DWORD                CheckSum;
 WORD                 Subsystem;
 WORD                 DllCharacteristics;
 DWORD                SizeOfStackReserve;
 DWORD                SizeOfStackCommit;
 DWORD                SizeOfHeapReserve;
 DWORD                SizeOfHeapCommit;
 DWORD                LoaderFlags;
 DWORD                NumberOfRvaAndSizes;
 IMAGE_DATA_DIRECTORY DataDirectory[IMAGE_NUMBEROF_DIRECTORY_ENTRIES];
} IMAGE_OPTIONAL_HEADER32, *PIMAGE_OPTIONAL_HEADER32;

Magic
- PE32 : 0x10b
- PE32+ : 0x20b
AddressOfEntryPoint
- 程式進入點的 RVA (以ImageBaseAddress 為起點)
NumberOfRvaAndSizes : DataDirectory 的數量
DataDirectory (_IMAGE_DATA_DIRECTORY)
- 依序記錄每個 Export Directory 的 RVA (VirtualAddress) 及 Size
- 各 DataDirectory 之間的間隔為 0x8 (x64)
- 陣列呈現的資訊是有順序的，詳情可以看官方
  https://docs.microsoft.com/zh-tw/windows/win32/api/winnt/ns-winnt-image_data_directory

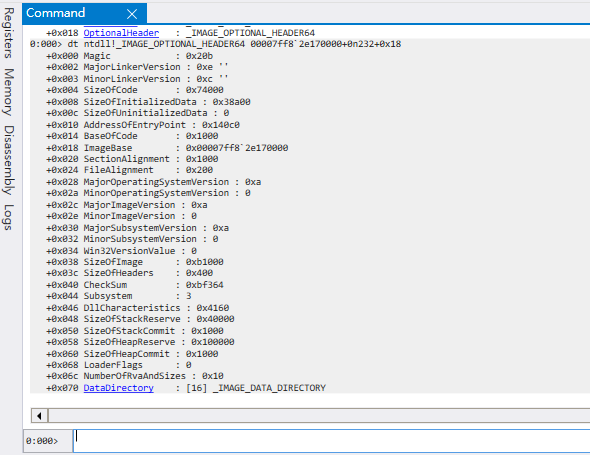

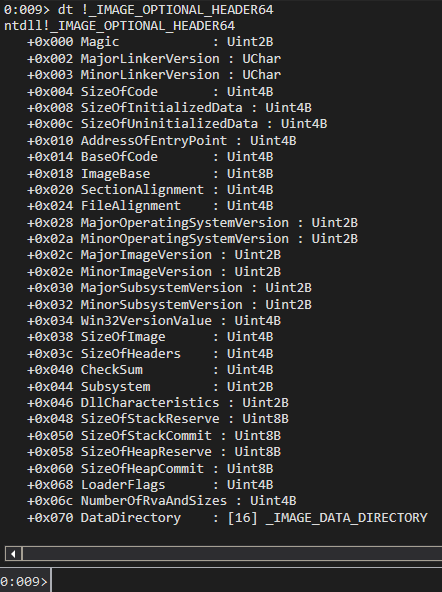

dt _IMAGE_OPTIONAL_HEADER64
https://docs.microsoft.com/en-us/windows/win32/api/winnt/ns-winnt-image_optional_header64
https://docs.microsoft.com/en-us/windows/win32/api/winnt/ns-winnt-image_optional_header32

Export Directory

透過上面 DataDirectory 的第0個陣列的 VirtualAddress 可以到達

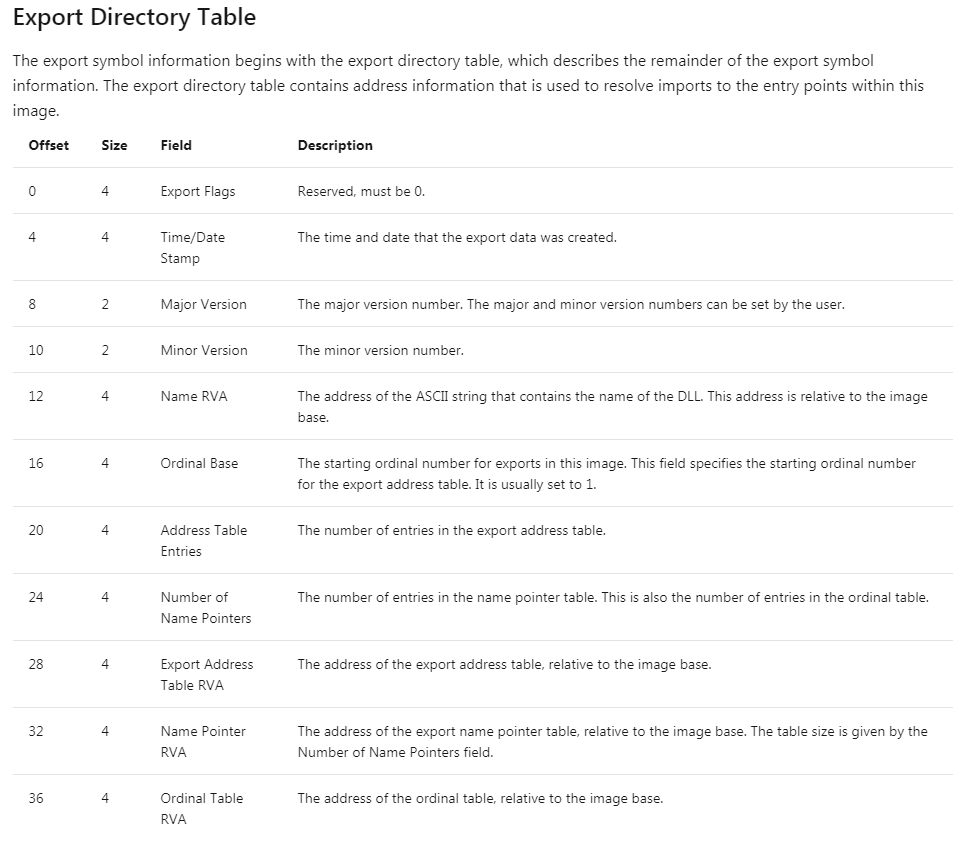

windbg 沒有他的 display type 所以直接貼官方的圖

Structure

typedef struct _IMAGE_EXPORT_DIRECTORY {
   DWORD   Characteristics;
   DWORD   TimeDateStamp;
   WORD    MajorVersion;
   WORD    MinorVersion;
   DWORD   Name;
   DWORD   Base;
   DWORD   NumberOfFunctions;
   DWORD   NumberOfNames;
   DWORD   AddressOfFunctions;     // RVA from base of image
   DWORD   AddressOfNames;         // RVA from base of image
   DWORD   AddressOfNameOrdinals;  // RVA from base of image
};

NumberOfFunctions
- 紀錄內部 function 的數量，與 NumberOfName 數量相等 (表示 dll 內有幾個 function)
NumberOfName
- Name pointer(array) 的數量，與 ordinal table 數量相等 (表示 dll 內有幾個 function name)
AddressOfFunctions
- Export function 的 RVA
AddressOfNames
- 存放 Name pointer(array) 的 RVA，這邊存放有所有 Export function 的名稱
AddressOfNameOrdinals
- 存放 ordinal table(array) 的相對位置
- 與 Name Pointer array 是一對一 mapping 的，也就是說如果 WinExec 在 Name[x] ，那麼ＷinExec 在 Ordinal table 的 index 就是 x
- ordinal table
  1. 其元素內容每個為 2 bytes
  2. 表示在 Export Address Table 中的 index
  3. 這邊不是 RVA, 直接就是 index value
https://docs.microsoft.com/en-us/windows/win32/debug/pe-format#export-directory-table
https://sites.google.com/site/peofcns/win32forth/pe-header-f/02-image_directory/01-entry_export
https://ghidra.re/ghidra_docs/api/ghidra/app/util/bin/format/pe/ExportDataDirectory.html

該介紹的都介紹差不多了
這邊會示範如何 trace 出 WinExec 來當 example

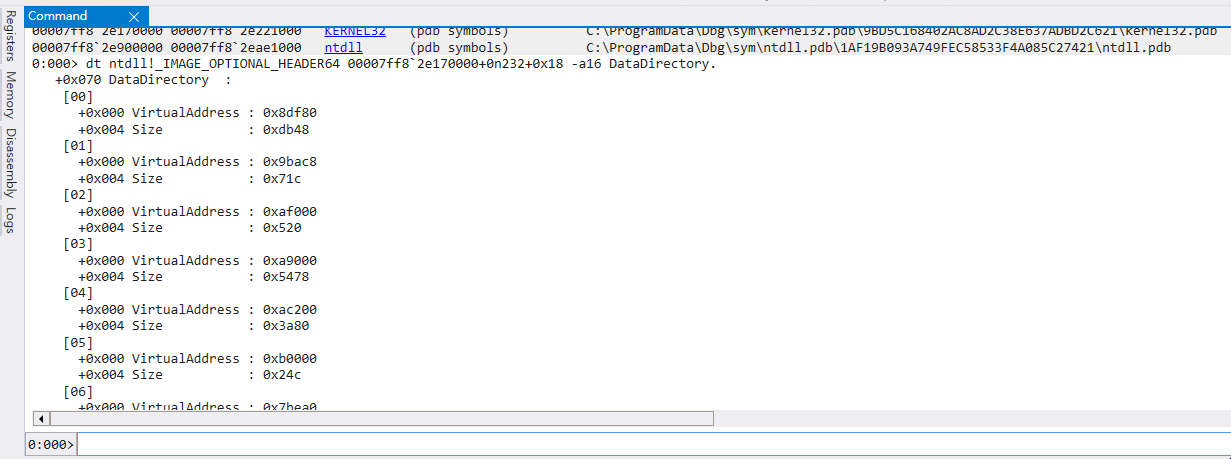

複習一下 Export Table 的 RVA

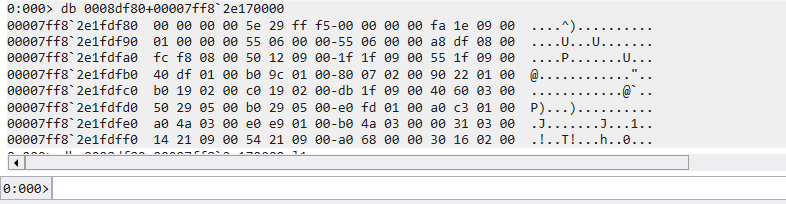

把 Export Table 拿出來看

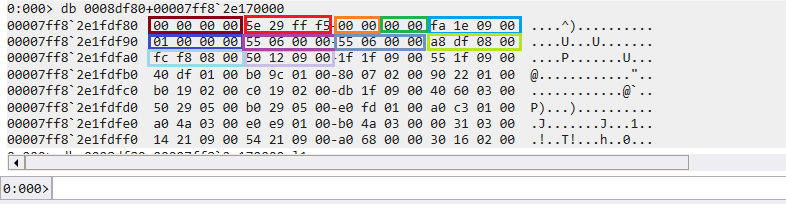

照著上面針對 Export Table 介紹的 Structure 進行排列

Characteristics = 0x00000000 # Reserved, must be 0.
TimeDateStamp = 0xf5ff295e # The time and date that the export data was created.
MajorVersion = 0x0000 # The major version number. The major and minor version numbers can be set by the user.
MinorVersion = 0x0000 # The minor version number.
Name = 0x091efa # The address of the ASCII string that contains the name of the DLL. This address is relative to the image base.
Base = 0x1 # The starting ordinal number for exports in this image. This field specifies the starting ordinal number for the export address table. It is usually set to 1.
NumberOfFunctions = 0x0655 # The number of entries in the export address table.
NumberOfNames = 0x655 # The number of entries in the name pointer table. This is also the number of entries in the ordinal table.
AddressOfFunctions = 0x08dfa8 # The address of the export address table, relative to the image base.
AddressOfNames = 0x08f8fc # The address of the export name pointer table, relative to the image base. The table size is given by the Number of Name Pointers field.
AddressOfNameOrdinals = 0x091250 # The address of the ordinal table, relative to the image base.

整個找 function RVA 的 flow 大概是這樣

來源: https://www.programmersought.com/article/19694281094/

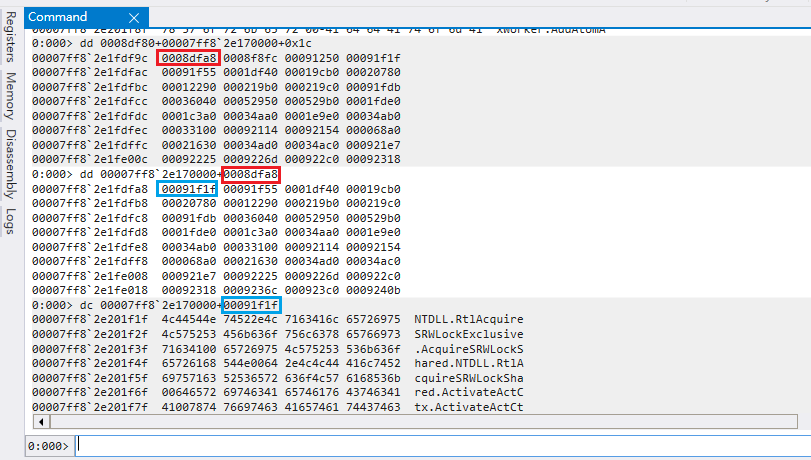

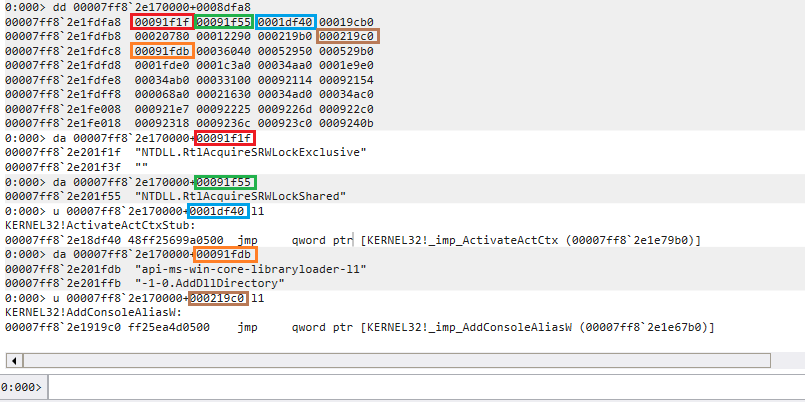

接著取得 AddressOfFunctions (0x1c) 的內容

簡單來說如果 Export function 如果在自己的 dll 的話就會直接給出 function 位置 (jmp)，若 Export function 在其他 dll 的話就會給出 Name pointer 的位置，這邊解釋了為什麼上面的圖沒有將每個函數地址表做對應

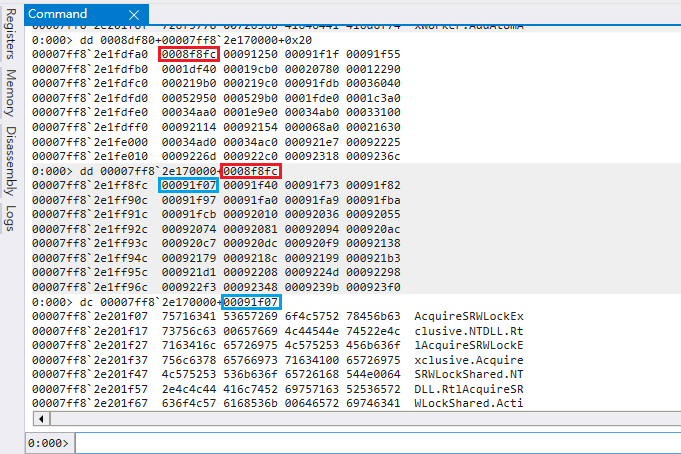

再來看 AddressOfNames (0x20) 的內容

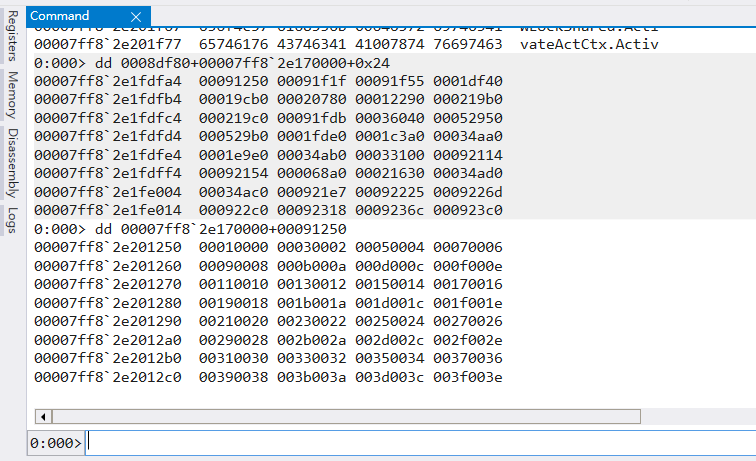

AddressOfNameOrdinals (0x24)

直接用 windbg 在 AddressOfNames 尋找 WinExec 的字串
相關 command 請看
https://docs.microsoft.com/en-us/windows-hardware/drivers/debugger/s--search-memory-
長度部分使用該 Export Directory 的總大小，在這個 memory range 裡面尋找 WinExec 的 ASCII code
00007ff82e170000+0008f8fc 是 AddressOfNames 的 base address

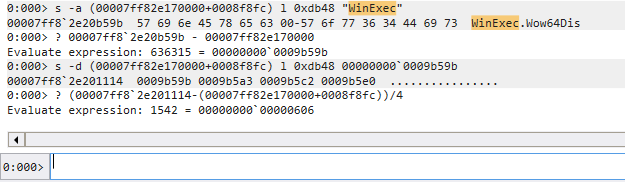

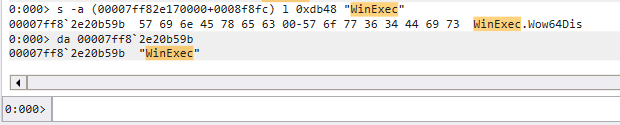

s -a (00007ff82e170000+0008f8fc) l 0xdb48 "WinExec"

我們知道 AddressOfNames 裡面放的都是以 4byte 為一個單位的陣列，需要找到是第幾個陣列存放 WinExec
首先我們先取得 WinExec 的 Name pointer RVA

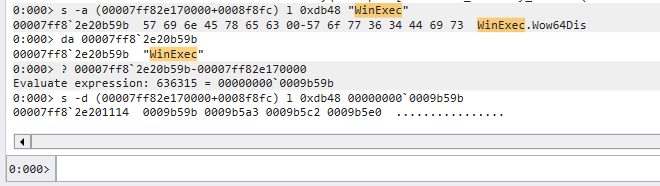

s -d (00007ff82e170000+0008f8fc) l 0xdb48 0009b59b

得知 00007ff82e201114 存放 WinExec 的 Name pointer RVA，那是第幾個陣列呢 ?
把 Array 的位置扣除 AddressOfNames 的 base address 再除以 4 就是我們要的答案

第 0x606 個陣列，把這個數字拿去看 ordinal table，記得 0x606 要乘以 2, 因為 ordinal table 的陣列是以 2 bytes 為一個單位的陣列
00007ff82e170000+00091250 是 AddressOfNameOrdinals 的 base address

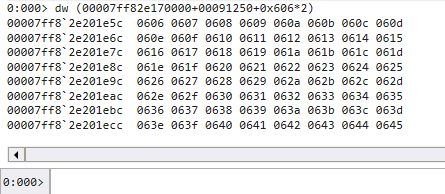

dw (00007ff82e170000+00091250+(0x606*4))

可以看到一樣是 0x606, 現在把這個數字拿去 AddressOfFunctions 就能求出 WinExec 的 RVA
0008dfa8+00007ff82e170000 是 AddressOfFunctions 的 base address
一樣記得要把 0x606 乘以 4, 因為 AddressOfFunctions 是以 4 bytes 為一個單位的陣列

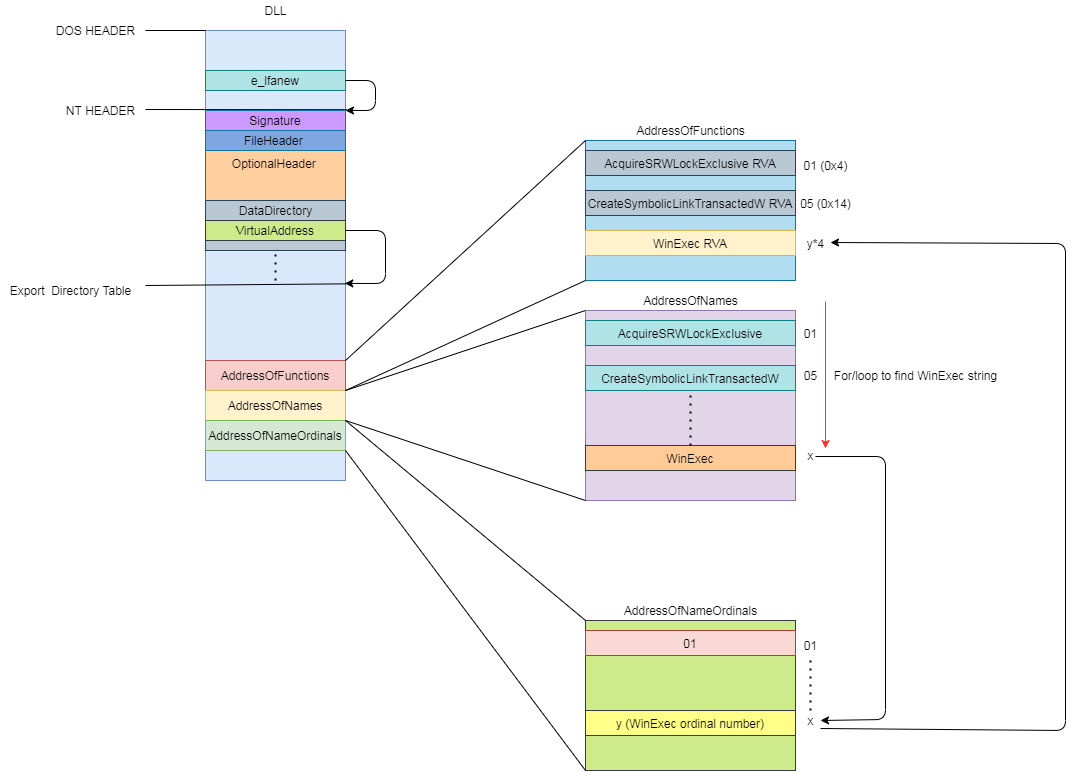

放上整個 flow

至此文章就告一段落了，這篇文章主要就是在學習 windows shellcode 需要惡補的內容
這篇文章真的幫我很多
http://bufferoverflow123.blogspot.com/2018/06/bufferoverflow-3-4-kernel32dl.html
https://bsodtutorials.wordpress.com/2014/03/02/import-address-tables-and-export-address-tables/
https://docs.microsoft.com/en-us/previous-versions/ms809762(v=msdn.10)?redirectedfrom=MSDN
